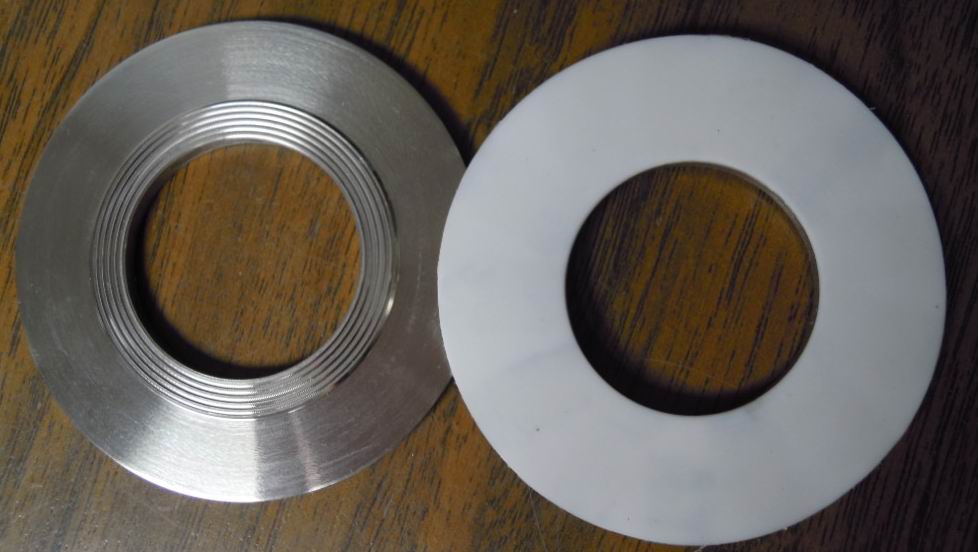

金属齿形垫根据不同的介质,可选择柔性石墨、PTFE、无石棉板或其它一些软金属,粘贴在垫片的两面。也可不带密封层直接使用,且能达到良好的密封效果,但在高压场合中容易对法兰的表面造成损失。
基本类型
本垫片的结构型式随法兰的密封面的不同而分为二种基本类型: 1.用于平面法兰的带定位环的齿型垫 2.用于凹凸法兰的不带定位环的齿型垫。
产品应用
齿形组合垫在较低的预紧力下使用是首先的垫片,表面柔软的密封层避免了金属对金属的直接接触, 且能可靠、紧密的结合,保护了金属法兰不被损伤,即使在极高的载荷下。齿形组合垫尤其适合于高温、高压,工况条件交变的场合,在热交换器、容器、反应釜的 法兰连接处,是传统金属包覆垫片的理想替代品。
一. 性能与特点
1、适用于高温、高压部位 2、耐腐蚀性强 3、密封作用稳定、可靠
二. 使用范围及参数
1、使用温度:~650℃ 2、使用压力:6.4~25.0MPa 3、最小预紧比压: y=70MPa 4、垫片系数:m=4.25 |
